洁净室设计标准
作者:admin 时间:2020-08-19 14:28:00 浏览:76

          洁净室是可以将一定空间范围内之空气中的微粒子、有害空气、细菌等之污染物排除,并将室内环境控制某一需求范围的特殊设计房间,主要用于对环境有着严格要求的电子、制药等行业,所以他的建筑设计标准也是较为严苛的,我们接下来就带大家来了解他的相关设计标准。


一、洁净室的平面布局

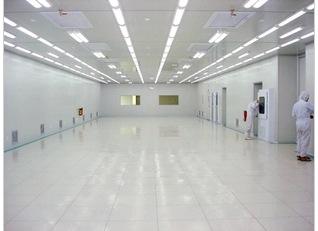

洁净室设计标准

洁净室一般包括洁净区、准洁净区和辅助区三部分。


洁净室的平面布置可以有以下几种方式:


外廊环绕式:外廊可以有窗和无窗,兼作参观和放置一些设备用,有的在外廊内设值班采暖。外窗必须是双层密封窗。


内廊式:洁净室设在外围,而走廊设在内部,这种走廊的洁净度级别一般都较高,甚至和洁净室同级。


两端式:洁净区设在一边,另一边设准洁净和辅助用房。


核心式:为了节约用地、缩短管线,可以洁净区为核心,上下左右被各种辅助用房和隐蔽管道的空间包围起来,这种方式避开室外气候对洁净区的影响,减少了冷热能耗,利于节能。


二、人身净化路线


为了在操作中尽量减少人活动产生的污染,人员在进入洁净区之前,必须更换洁净服并吹淋、洗澡、消毒。这些措施即“人身净化”简称“人净”。


人净用房中更换洁净服的房间应予送风,并对入口侧等其他房间保持正压,对厕所、淋浴保持少许正压,而厕所、淋浴应保持负压。


三、物料净化路线


各种物件在送入洁净区前必须经过净化处理,简称“物净”。


物料净化路线与人净路线应分开,如果物料与人员只能在同一处进入洁净室,也必须分门而入,物料并先经过粗净化处理。


对于生产流水线不强的场合在物料路线中间可设中间库。


如果生产流水线很强,则采用直通式物料路线,有时还需要在直通路线中间设多次净化、传递设施。


在系统设计上,物净用房的粗净化和精净化阶段由于会吹落很多生微粒,所以相对洁净区应保持负压或零压,如果污染危险性大则对入口方向也要保持负压。


四、管线组织


洁净室的管线非常复杂,所以对这些管线均采用隐蔽组织方式。具体隐蔽组织方式有以下几种。


1.技术夹层


(1)顶部技术夹层。在这种夹层内一般因送、回风管的断面最大,故作为夹层内首先考虑的对象。一般将其安排在夹层的最上方,其下安排电气管线。当这种夹层的底板可承受一定重量时,可以在上面设置过滤器及排风设备等。


(2)房间技术夹层。这种方式和只有顶部夹层相比,可以减少夹层的布线与高度,可以省去回风管道返回上夹层所需的技术夹道。在下夹道内还可设回风机动力设备配电等,某层洁净室的上夹道可以兼做上一层的下夹道。


1. 技术夹道(墙)


上下夹层内的水平管线一般都要转向为竖向管线,这此竖向管线所在的隐蔽空间即技术夹道。技术夹道还可以放置不宜在洁净室内的一些辅助设备,甚至还可以作为一般回风管道或静压箱,有的可安设光管型散热器。


这类技术夹道(墙)由于大多采用轻质隔断,所以当工艺调整时,可方便地进行调整。


4.技术竖井


如果说技术夹道(墙)往往不越层,则需要越层时即用技术竖井,并且经常作为建筑结构的一部分,具有永久性。


由于技术竖井把各层串通起来,为了防火,内部管线安装完成后,要在层间用耐火极限不低于楼板的材料封闭,检修工作分层进行,检修门必须设防火门。


不论技术夹层、技术夹道还是技术竖井,当直接兼作风道时,其内表面必须按洁净室的内表面的要求处理。


五、机房位置


空调机房最好靠近要求送风量大的洁净室,力求风管的线路最短。但从防止噪声和振动来说又要求把洁净室与机房隔开。这两方面都予以考虑。隔开方式有:


1.构造分离方式。有以下几种:


(1)沉降缝隔开式。使沉降缝在洁净室与机房之间通过,起分割作用。


(2)夹壁墙隔开式。如果机房紧靠洁净室,不是公用一面墙隔墙,而是各自有各自的隔墙,而两面隔墙之间留有一定宽度的夹缝。


(3)辅助室隔开式。在洁净室与机房之间设辅助室,起缓冲作用。


2.分散方式。分以下几种:


(1)屋面上或吊顶上分散方式:现在常把机房设在最上层屋面上的做法,使之远离下面的洁净室,但屋面下一层最好设为辅助或管理室层,或者作为技术夹层。


(2)地下分散式:把机房设于地下室。


3.独立建筑方式。


在洁净室建筑之外单独建立机房,但其离洁净室最好很近。机房要注意隔振、隔音问题,地面应全部做防水处理,并有排水措施。


隔振:应在振源的风机、电机、水泵等的支架、底座作防振处理,甚至有必要的话将设备安在混凝土板块上,再用防振材料支撑该板块,该板块的重量应为设备总重量的2~3倍,。


隔声:除去系统上安装消声器外,大型机房可考虑在墙壁上贴附有一定吸声性能的材料,要装隔声门,切忌在与洁净区的隔墙上开门。


六、安全疏散


由于洁净室是密闭性很强的建筑,其安全疏散成为非常重要和突出的问题,和净化空调系统设置也有密切关系。一般应注意以下几点:


1.每一生产层防火区或洁净区至少设2个安全出口,只有面积小于50?,人员少于5人时,可允许只设一个安全出口。


2.人净入口不应作疏散出口。因为人净路线往往迂回曲折,一旦烟火迷漫,要求人员很快跑到室外是很困难的事。


3.吹淋室不能作为一般出入通道,由于这种门常为两扇联锁或自动,一旦出现故障,非常影响疏散,所以一般均在吹淋室设旁通门,工作人员多于5人时必须设此门。平时工作人员出洁净室时不应走吹淋室而应走旁通门。

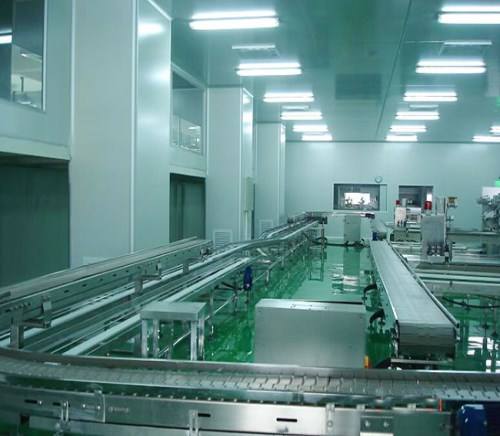

洁净室设计标准


4.洁净区内各洁净室的门,考虑到维持室内压力状况的需要,其开设方向要朝向压力大的房间,因为要靠压力把门压紧,这显然和安全疏散的要求相反。为了考虑平时洁净和紧急疏散时的两方面要求,规定洁净区和非洁净区之间的门、洁净区与室外的门作为安全疏散门对待,其开启方向一律朝向疏散方向,当然,单设的安全门也是如此。


             洁净室作为可以控制环境,满足某一特定条件生产需求的特殊房间,

在制药、高精尖电子制造、实验疫苗等需求上有着重要的地位,在当下新冠病毒横行,国家科技竞争加快的时代局势下,设计高品质的洁净室,不仅可以隔绝环境对于疫苗或者电子产品的污染,还能加快保障他们的研发速度,是符合当前必然的趋势。
